Λεπτομέρειες:
|
| Χρώμα: | Άσπρος | Προσαρμογή: | COEM, ODM |
|---|---|---|---|
| Συσκευασία: | 1 PC/Carton | Εξουσιοδότηση: | 1 έτος |
| Χρονική ανοχή: | 40 ημέρες εργασίας | Δυνατότητα προσφοράς: | 10 PC/μήνας |
| Ψήφισμα: | 15nm, 20nm | Ενίσχυση: | 60,000X |
| Επιταχύνοντας τάση: | 5kV σε 30kV | Ανίχνευση σημάτων: | (SEI) - δευτεροβάθμια εικόνα ηλεκτρονίων |
| Πυροβόλο όπλο ηλεκτρονίων: | Τύπος ινών, προ κεντροθετημένη κασέτα ινών βολφραμίου | Ανώτατο μέγεθος του δείγματος: | 70mm στη διάμετρο, 30mm στο ύψος |
| Σχήμα εικόνας: | BMP, JPEG, PNG, TIFF | Κενό σύστημα: | Υψηλός κενός τρόπος |
| Υψηλό φως: | 15nm ηλεκτρονικό μικροσκόπιο ανίχνευσης ψηφίσματος,60000X ηλεκτρονικό μικροσκόπιο ανίχνευσης,20nm ηλεκτρονικό μικροσκόπιο EDS |
||
Ανώτατο 60,000X ψήφισμα ηλεκτρονικών μικροσκοπίων ανίχνευσης ενίσχυσης 15nm με το προαιρετικό EDS
Σαν βασικό υπολογιστή γραφείου SEM, η σειρά M22001 μπορεί να ικανοποιήσει τις βασικές πειραματικές ανάγκες των περισσότερων χρηστών. Είναι εξοπλισμένο με τον ανιχνευτή SE (δευτεροβάθμιο ηλεκτρόνιο) και τον ανιχνευτή EBS (αναδρομικά διασκορπισμένο ηλεκτρόνιο). Η πλατφόρμα φορτίων μπορεί να διαμορφωθεί με τρεις άξονες (Χ, Υ, Ρ). Η χειρωνακτική πλατφόρμα μπορεί επίσης να αναβαθμιστεί σε μια αυτόματη πλατφόρμα πέντε-άξονα (Χ, Υ, Ρ, Ζ, Τ). Η συσκευή ανάλυσης φάσματος EDS μπορεί να διαμορφωθεί σε όλη τη σειρά προϊόντων. Τα προϊόντα περιλαμβάνουν τις ακόλουθες διαμορφώσεις:
Specials:
- Ενίσχυση ανώτατο 60,000X.
- Ανίχνευση σημάτων: Ανιχνευτής SE Detector+BSE.
- Επιταχύνοντας τάση: 5kV σε 30KV, υψηλή ανάλυση εικόνας.
- Το EDS είναι προαιρετικό, για την ανάλυση τμημάτων.
- Υψηλό κενό σύστημα.
- Σκηνική διαμόρφωση κλίσης (0~45°) (προαιρετικό).
| Στοιχείο | Προδιαγραφή | M22001 | |
| Ψήφισμα | 15nm (εικόνα 30kV, SE) | ● | |
| 20nm (εικόνα 30kV, EBS) | ● | ||
| Ενίσχυση | 30x~60,000x | ● | |
| Επιταχύνοντας τάση | 5kV σε 30kV (βήμα 5kV/10kV/15kV/20kV/30kV-5) | ● | |
|
Ανίχνευση σημάτων
|
(SEI) - δευτεροβάθμια εικόνα ηλεκτρονίων | ● | |
| (BSEI) - αναδρομικά διασκορπισμένη εικόνα ηλεκτρονίων | ○ | ||
| * Πολυ ανιχνευτής (SEI+BSEI) | ○ | ||
| Τρόπος παρατήρησης | Τυποποιημένος τρόπος | ● | |
| Δαπάνη-επάνω στον τρόπο μείωσης | ● | ||
| Πυροβόλο όπλο ηλεκτρονίων | Τύπος ινών, προ κεντροθετημένη κασέτα ινών βολφραμίου | ● | |
| Σύστημα προκατειλημμένης τάσης, αυτόματος τρόπος | ● | ||
| Ευθυγράμμιση πυροβόλων όπλων ηλεκτρονίων, χειρωνακτικός τρόπος | ● | ||
| Σύστημα φακών | Φακός εστίασης, ηλεκτρομαγνητικός φακός συμπυκνωτών 2 σταδίων | ● | |
| Αντικειμενικός φακός, 1 σκηνικός ηλεκτρομαγνητικός αντικειμενικός φακός | ● | ||
| Τύπος ανιχνευτών, ανιχνευτής EBS ανιχνευτών SE | ● | ||
| Σκηνικό σύστημα |
Αυτοκίνητο ή εγχειρίδιο Σκηνικό πέρασμα, σύστημα 3 άξονα, Χ, Υ-άξονας: 35mm/ρ-άξονας: 360° |
● | |
| Μετατόπιση εικόνας | Μετατόπιση Χ, μετατόπιση εικόνας εικόνας Υ (±150um) | ● | |
| Ανώτατο μέγεθος του δείγματος | 70mm στη διάμετρο, 30mm στο ύψος | ● | |
| Σύστημα ανίχνευσης εικόνας | Γρήγορη ανίχνευση: 320x240 (χρόνος ανίχνευσης: 0,1 SEC.) | ● | |
| Αργή ανίχνευση: 640x480 (χρόνος ανίχνευσης: 3 SEC.) | ● | ||
| Τρόπος 1 φωτογραφιών: 1280x960 | ● | ||
| Τρόπος 2 φωτογραφιών: 2560x1920 | ● | ||
| Τρόπος 3 φωτογραφιών: 5120x3840 | ● | ||
| Σχήμα εικόνας | BMP, JPEG, PNG, TIFF | ● | |
| Επίδειξη στοιχείων | Ενίσχυση, τύπος ανιχνευτών, επιταχύνοντας τάση, κενός τρόπος, λογότυπο (κείμενο), ημερομηνία και χρόνος, δείκτης κειμένων, φραγμός κλίμακας | ● | |
| Κενό σύστημα |
Πλήρως αυτόματος πολυ τρόπος, υψηλό κενό Περιστροφικό Pump/100Liters/min Στροβιλο μοριακή αντλία 70Liters/sec αντλία κάτω - χρόνος: λιγότερο από 3 λεπτά |
● | |
| Σύστημα μονάδων ελέγχου |
Ποντίκι, πληκτρολόγιο PC |
● | |
| Λειτουργία λογισμικού |
Το αρχείο εικόνας ανοικτό, εκδίδει, εκτός από τη λειτουργία Μήκος, περιοχή, μέτρηση γωνίας η έναρξη παραμέτρου, mage συλλαμβάνει τη μετατροπή τρόπου), αρχεία, ρύθμιση (EDS) |
● | |
| Όγκος | Κεντρικός αγωγός μονάδα-460 (W) ×600 (D) × 950 (Χ) χιλ. ...... 1set Εξωτερικό κενό αντλία-400 (W) ×160 (D) ×340 (Χ) χιλ.… 1set |
● | |
| Βάρος | 99kg | ● | |
| Περιβάλλον εξοπλισμού |
Θερμοκρασία: 15℃~30℃ Πηγή ισχύος: Εναλλασσόμενο ρεύμα ενιαίας φάσης 200~240V, 1KW, 50/60Hz |
● | |
|
Τα εξαρτήματα συσκευάζουν: |
|||
| Προ κεντροθετημένη ίνα βολφραμίου | 5 PC/κιβώτιο | ● | |
|
Στάδιο δειγμάτων
|
dia 15mm. (10 PC) | ● | |
| dia 25mm. (10 PC) | ● | ||
| κλίση 45° 15mm (5 PC) | ● | ||
| κλίση 90° 15mm (5pcs) | ● | ||
| Τυποποιημένος κύριος ύψους | 1ea | ● | |
| γαλλικό κλειδί Άλλεν | 1set | ● | |
| CD λογισμικού SEM | 1ea | ● | |
| Αγώγιμη ταινία άνθρακα | 1roll | ● | |
| ψαλίδι | 1ea | ● | |
| τσιμπιδάκια | 1ea | ● | |
| Κιβώτιο εργαλείων | 1ea | ● | |
Σημείωση:● πρότυπα μέσων, μέσα ○ προαιρετικά
Τα αποτελέσματα της δοκιμής δειγμάτων
Διευθύναμε μια πρακτική δοκιμή χρησιμοποιώντας μια ελαττωματική βίδα που απορρίφθηκε στο εργαστήριο ως δείγμα. Οι εικόνες είναι οι ακόλουθες:
Βίδα, ×47, 30 kV, SE, υψηλό κενό
×100, 10kV, SE, υψηλό κενό
×100, 10kV, SE, υψηλό κενό

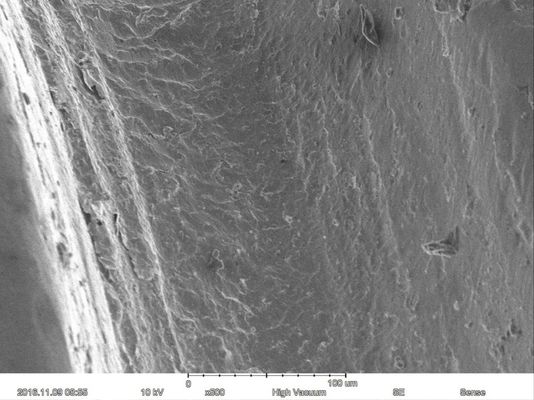

×500, 10kV, SE, υψηλό κενό
×500, 10kV, SE, υψηλό κενό
×1000, 10kV, SE, υψηλό κενό
Άλλες εικόνες:
Κεραμικό ×5000 Μπαταρία υλικό ×10K
Φυτοπλαγκτόν ×8000 Σκόνη ×1000 μαργαριταριών
