Λεπτομέρειες:
|
| Nosepiece: | Μηχανοκίνητο μύτη κωδικοποίησης 6 οπών | Z Ανάλυση: | 0,1 μ |
|---|---|---|---|
| Μέγεθος: | 1050Χ450Χ690χιλ | Τάση: | 110-220VAC,60/50Hz |
| Εξουσία: | 80W | Temp εργασίας.: | 10°~38°C |
| Υγρασία εργασίας: | 10%~90% (Χωρίς συμπύκνωση) | κινούμενη σειρά: | 100 χλστ |
| Βάρος: | 86KG | Επαναληψιμότητα: | 15um |
| Χρόνος ζωής οδηγήσεων: | 40000 ώρες | Μέθοδος προβολής: | LED μετάδοσης/αντανάκλασης |

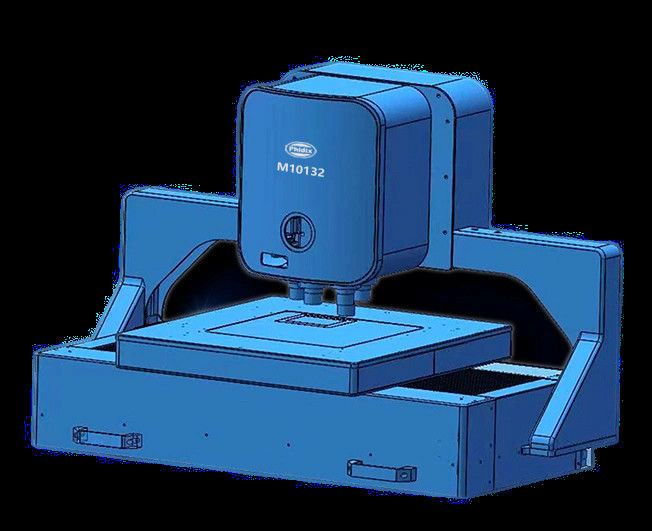

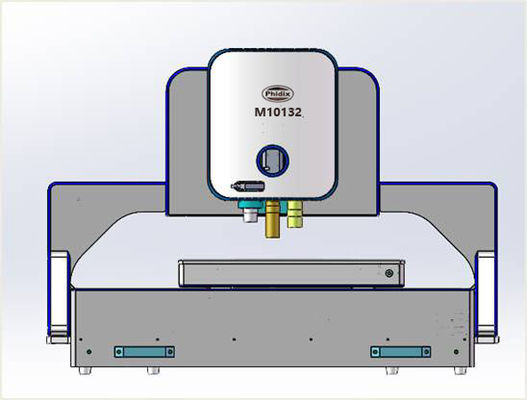

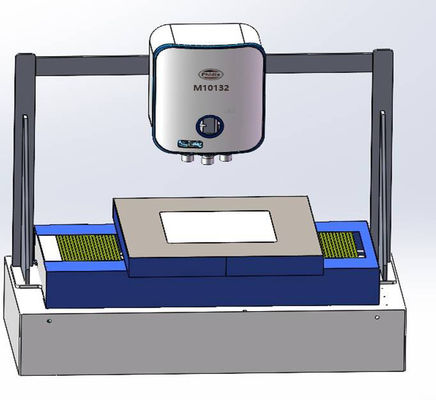

M10132 Βιομηχανικό αυτόματο τρισδιάστατο μικροσκόπιο Gantry Βιομηχανικό σχέδιο
Το M10132 είναι ένα σύστημα μικροσκοπίου που ενσωματώνει παρατήρηση+μέτρηση+καταγραφή.Ενσωματώνει στερεοσκοπικό μικροσκόπιο, μεταλλουργικό μικροσκόπιο, μικροσκόπιο μέτρησης 3D σε ένα, μέσω κορυφαίας αυτόματης παρατήρησης φωτισμού, μηχανοκίνητη πλατφόρμα με μεγάλο κινούμενο εύρος 300x300mm, σε πλήρως λειτουργική διεπαφή χρήστη, με πραγματική έννοια, από απεικόνιση μακρο-κλίμακας έως λεπτομερή μέτρηση μικροκλίμακα .
Χαρακτηριστικά: Πάρτε την οπτική εστίαση ως αρχή μέτρησης και υιοθετήστε τη μέθοδο οπτικής ανίχνευσης υψηλής ακρίβειας για ακριβή μέτρηση διαστάσεων.Όχι μόνο μπορεί να ευθυγραμμιστεί η εικόνα στόχου, αλλά μπορεί επίσης να παρατηρηθεί η κατάσταση της επιφάνειας του σημείου μέτρησης και να μετρηθεί το ύψος, το μήκος, η διάμετρος, η περιφέρεια κ.λπ.. Υψηλή μεγέθυνση, κατάλληλη για
Μέτρηση προϊόντων ακριβείας και μπορεί επίσης να χρησιμοποιηθεί ως μικροσκόπιο υψηλής ισχύος.
Σύστημα μέτρησης 3D Full Auto Scanning
Το νέο μεταλλουργικό μικροσκόπιο ερευνητικής ποιότητας M10132 έχει αναβαθμιστεί σε μοντέλο μηχανοκίνητου σταδίου εργασίας XYZ, σε συνδυασμό με το ισχυρό λογισμικό 2D/3D, το οποίο ενσωματώνει μια σειρά από πρωτιές. Από την εμφάνιση μέχρι την απόδοση, ακολουθεί πιστά τη διεθνή κορυφαία σχεδιαστική τάση. Θα συνεχίσουμε να παρέχει στους πελάτες ολοκληρωμένες τρισδιάστατες λύσεις βιομηχανικής επιθεώρησης.
M10132 Βιομηχανικό αυτόματο τρισδιάστατο μικροσκόπιο
•Σύστημα μέτρησης μηχανοκίνητου μικροσκοπίου βιομηχανίας τύπου Gantry με Υπολογιστή&Λογισμικό
•Μηχανοκίνητη μύτη 6 οπών με Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z Μηχανοκίνητη Βάση Εργασίας Εύρος κίνησης 300x300/20mm Ανάλυση 15um
•Marco Camera Ηλεκτρικός χάρτης σε πραγματικό χρόνο για επισκόπηση και οδηγό σε οποιοδήποτε ενδιαφέρον σημείο
• Λογισμικό προηγμένης έκδοσης 3D Περιλαμβάνει λειτουργία Full Auto 2D&3D Image Stitching&Measuring
| Είδη | Προσδιορισμός | Μ10127 |
|
Κύριο σώμα
|
Μύτη: Μηχανοκίνητη μύτη κωδικοποίησης 6 οπών | ● |
| Στόχος: Infinity LWD Semi-APO Metallurgical 2x,5x,10x,20x,50x,100x | ● | |
| Χρόνος ζωής LED: 40000 ώρες | ● | |
| Μέθοδος προβολής: LED μετάδοσης/ανακλάσεως | ● | |
| Μέθοδος προβολής: Πόλωση | ○ | |
| Μέθοδος προβολής: DIC | ○ | |
|
Μηχανοκίνητη Σκηνή XYZ
|
Επαναληψιμότητα: 15 μμ | ● |
| Επαναληψιμότητα: 3um | ○ | |
| Ταχύτητα κίνησης: 12 mm/sec (μέγιστο) | ● | |
| Εύρος κίνησης: 300x300mm | ● | |
| Μέγεθος Σκηνής: 550X570X65mm | ● | |
| Φορτίο σταδίου: 10 kg | ● | |
| Z Μηχανοκίνητος έλεγχος | Ταχύτητα αυτόματης εστίασης 0,3 δευτερόλεπτα (γρηγορότερη), κανονικά 1-3 δευτερόλεπτα | ● |
| Z Ανάλυση: 0,1um | ● | |
| Ταχύτητα κίνησης: 20 mm/sec (μέγιστο) | ● | |
| Εύρος κίνησης: 100mm | ● | |
| Micro Camera | Ψηφιακή κάμερα: 9.0M USB3.0 GS Shutter Digital Camera, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Στρογγυλή Σκηνή | Περιστρεφόμενη 360°, Ρυθμιζόμενη γωνία κλίσης 30° | ○ |
| Κάμερα Μάρκο | Προβολή πεδίου Έως 70mm*90mm, Ανάλυση 0,2mm | ○ |
| Υπολογιστή |
Dell Xeon W-2265 12 Core 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Προεγκατεστημένο λογισμικό.Τυπικός υπολογιστής για λογισμικό έκδοσης 2DF, 3D |
● |
|
Dell i5 64G 256G+1T, 2G Graphic, 27" 4K, Προεγκατεστημένο λογισμικό. Τυπικός υπολογιστής για λογισμικό έκδοσης 2D, 2DB |
○ | |
| Λογισμικό | 3D, Προσθήκη σάρωσης 3D, για XYZ Stage+Computer | ● |
| 2D, Plane Scan, Για XY ή XYZ Stage+Computer | ○ | |
| 2DF, Add Up/Down Fusion Scan, για XYZ Stage+Computer | ○ | |
| Μορφή εικόνας | Έξοδος: JPEG, TIFF | ● |
|
Μηχανοκίνητο Στάδιο Εργασίας |
Μηχανοκίνητο στάδιο εργασίας XYZ, 2-φασικός βηματικός κινητήρας, μονάδα υψηλής ακρίβειας, υλικό από κράμα αλουμινίου, ανοδιωμένη επιφάνεια, αντιδιαβρωτικό και ανθεκτικό στις γρατσουνιές | ● |
Σημείωση: ● σημαίνει τυπικό, ○ σημαίνει προαιρετικό
Πλήρες αυτόματο λογισμικό σάρωσης μικροσκοπίου
2D 2DB
Χ/Υ Μηχανοκίνητο Χ/Υ/Ζ Μηχανοκίνητο
2D Plane Scan Σάρωση 2D Bevel
2DF 3D
Χ/Υ/Ζ Μηχανοκίνητο Χ/Υ/Ζ Μηχανοκίνητο
2D Fusion Scan Σάρωση 3D
