Λεπτομέρειες:
|
| Χρώμα: | άσπρο | Προσαρμογή: | OEM, ODM |
|---|---|---|---|
| Μέγεθος: | 350Χ450Χ690χιλ | Τάση: | 110-220VAC,60/50Hz |
| Εξουσία: | 80W | Temp εργασίας.: | 10°~38°C |
| Υγρασία εργασίας: | 10%~90% (Χωρίς συμπύκνωση) | Επαναληψιμότητα: | ≤10um, με δυνατότητα αναβάθμισης σε |
| Βάρος: | 36KG | Αντικειμενικός: | Infinity LWD Metallurgical Semi-APO 5x,10x, 20x, 50x,100x |
| Χρόνος ζωής οδηγήσεων: | 40000 ώρες | Μέθοδος προβολής: | Αντανάκλαση LED |

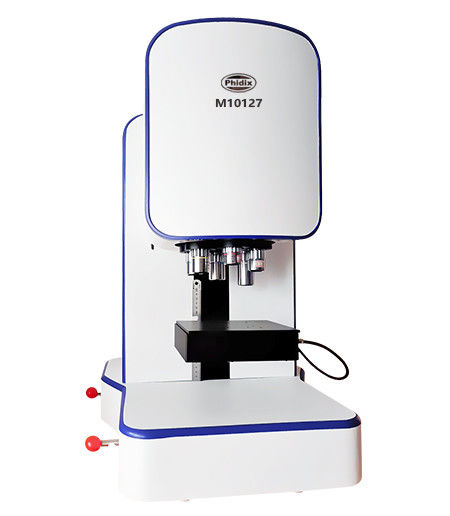

Μικροσκόπιο βιομηχανικού σχεδιασμού τρισδιάστατου συστήματος μέτρησης πλήρους αυτόματης σάρωσης
Το M10127 είναι ένα σύστημα μικροσκοπίου που ενσωματώνει παρατήρηση+μέτρηση+καταγραφή.Ενσωματώνει στερεοσκοπικό μικροσκόπιο, μεταλλουργικό μικροσκόπιο, τρισδιάστατο μικροσκόπιο μέτρησης σε ένα, μέσω κορυφαίας αυτόματης παρατήρησης φωτισμού, μηχανοκίνητης πλατφόρμας με μεγάλο κινούμενο εύρος 300*300mm, σε πλήρως λειτουργική διεπαφή χρήστη, με πραγματική έννοια, από απεικόνιση μακρο-κλίμακας έως μικροκλίμακα λεπτομερής μέτρηση.
Χαρακτηριστικά: Πάρτε την οπτική εστίαση ως αρχή μέτρησης και υιοθετήστε τη μέθοδο οπτικής ανίχνευσης υψηλής ακρίβειας για ακριβή μέτρηση διαστάσεων.Όχι μόνο μπορεί να ευθυγραμμιστεί η εικόνα στόχου, αλλά μπορεί επίσης να παρατηρηθεί η κατάσταση της επιφάνειας του σημείου μέτρησης και το ύψος, το μήκος, η διάμετρος, η περιφέρεια κ.λπ.Μπορεί να μετρηθεί.Υψηλή μεγέθυνση, κατάλληλη για τη μέτρηση προϊόντων ακριβείας και μπορεί επίσης να χρησιμοποιηθεί ως μικροσκόπιο υψηλής ισχύος.
Σύστημα μέτρησης 3D Full Auto Scanning
Το νέο μεταλλουργικό μικροσκόπιο ερευνητικής ποιότητας M10127 έχει αναβαθμιστεί σε μοντέλο μηχανοκίνητου σταδίου εργασίας XYZ, σε συνδυασμό με το ισχυρό λογισμικό 2D/3D, το οποίο ενσωματώνει μια σειρά από πρωτιές. Από την εμφάνιση μέχρι την απόδοση, ακολουθεί πιστά τη διεθνή κορυφαία σχεδιαστική τάση. Θα συνεχίσουμε να παρέχει στους πελάτες ολοκληρωμένες τρισδιάστατες λύσεις βιομηχανικής επιθεώρησης.

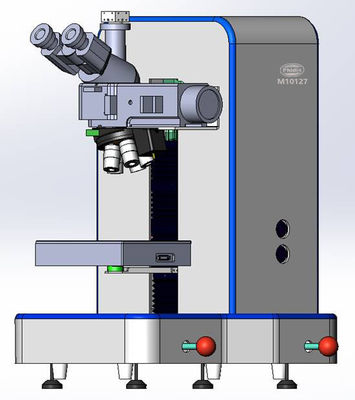

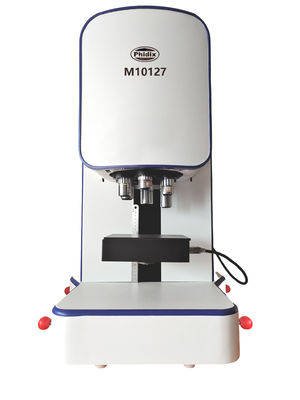

M10127 Βιομηχανικό αυτόματο τρισδιάστατο μικροσκόπιο
•Μηχανοκίνητο Βιομηχανικό Σύστημα Μετρήσεων Με Υπολογιστή&Λογισμικό
•Μηχανοκίνητη μύτη 6 οπών με Infinity Plan LWD Metallurgical 5x10x20x50x100x
•X/Y/Z Motorized Working Stage Moving Range 50x50/200mm Resolution 15um
•Marco Camera Ηλεκτρικός χάρτης σε πραγματικό χρόνο για επισκόπηση και οδηγό σε οποιοδήποτε ενδιαφέρον σημείο
• Λογισμικό προηγμένης έκδοσης 3D Περιλαμβάνει λειτουργία Full Auto 2D&3D Image Stitching&Measuring
| Είδη | Προσδιορισμός | Μ10127 |
Κύριο σώμα | Μύτη: Μηχανοκίνητη μύτη κωδικοποίησης 6 οπών | ● |
| Στόχος: Infinity LWD Metallurgical Semi-APO 5x,10x, 20x, 50x,100x | ● | |
| Χρόνος ζωής LED: 40000 ώρες | ● | |
| Μέθοδος προβολής: Ανάκλαση LED | ● | |
| Μέθοδος προβολής: Πόλωση | ○ | |
| Μέθοδος προβολής: DIC | ○ | |
Μηχανοκίνητη Σκηνή XYZ | Επαναληψιμότητα: 15 μμ | ● |
| Επαναληψιμότητα: 3um | ○ | |
| Ταχύτητα κίνησης: 12 mm/sec (μέγιστο) | ● | |
| Εύρος κίνησης: 50x50x200mm | ● | |
| Μέγεθος Σκηνής: 150x170mm | ● | |
| Φορτίο σταδίου: 10 kg | ● | |
| Z Μηχανοκίνητος έλεγχος | Ταχύτητα αυτόματης εστίασης 0,3 δευτερόλεπτα (γρηγορότερη), κανονικά 1-3 δευτερόλεπτα | ● |
| Z Ανάλυση: 0,1um | ● | |
| Ταχύτητα κίνησης: 20 mm/sec (μέγιστο) | ● | |
| Εύρος κίνησης: 20 mm | ● | |
| Micro Camera | Ψηφιακή φωτογραφική μηχανή 9MPA: Ψηφιακή κάμερα 9.0M USB3.0 GS Shutter, 1 CMOS, C-Mount, FPS 34@4096x2160, 60@2048x1080, G Sensitivity Dark Signal 1146m με 1/30s | ● |
| Στρογγυλή Σκηνή | Περιστρεφόμενη 360°, Ρυθμιζόμενη γωνία κλίσης 30° | ○ |
| Κάμερα Μάρκο | Προβολή πεδίου Έως 70mm*90mm, Ανάλυση 0,2mm | ○ |
| Υπολογιστή | Dell Xeon W-2265 12 Core 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, 2G Graphic, 27" 4K, Προεγκατεστημένο λογισμικό. | ○ | |
| Λογισμικό | 3D, Προσθήκη σάρωσης 3D, για XYZ Stage+Computer | ● |
| 2D, Plane Scan, Για XY ή XYZ Stage+Computer | ○ | |
| 2DF, Add Up/Down Fusion Scan, για XYZ Stage+Computer | ○ | |
| Μορφή εικόνας | Έξοδος: JPEG, TIFF | ● |
Μηχανοκίνητο | Μηχανοκίνητο στάδιο εργασίας XYZ, 2-φασικός βηματικός κινητήρας, μονάδα υψηλής ακρίβειας, υλικό από κράμα αλουμινίου, ανοδιωμένη επιφάνεια, αντιδιαβρωτικό και ανθεκτικό στις γρατσουνιές | ● |
Σημείωση: ● σημαίνει τυπικό, ○ σημαίνει προαιρετικό
Πλήρες αυτόματο λογισμικό σάρωσης μικροσκοπίου
2D 2DB
Χ/Υ Μηχανοκίνητο Χ/Υ/Ζ Μηχανοκίνητο
2D Plane Scan Σάρωση 2D Bevel
2DF 3D
Χ/Υ/Ζ Μηχανοκίνητο Χ/Υ/Ζ Μηχανοκίνητο
2D Fusion Scan Σάρωση 3D
