Trinocular σκοτεινός τομέων στόχος DIC καμερών 50X μικροσκοπίων οπτικός μεταλλουργικός

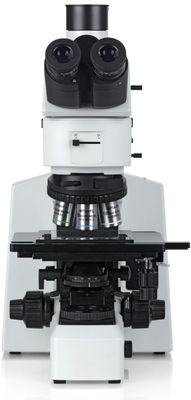

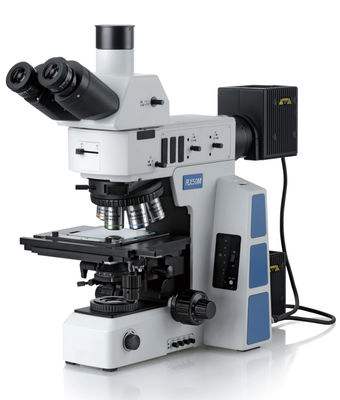

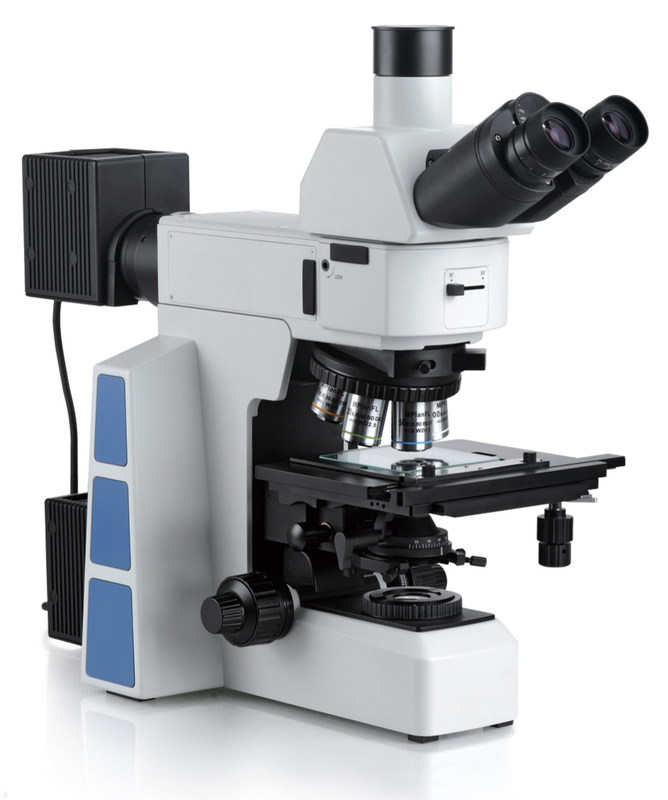

Απείρου μεταλλουργικό εργαστηριακό βιομηχανικό οπτικό μικροσκόπιο τομέων DIC Trinocular σκοτεινό με τη κάμερα

M10103 απείρου μεταλλουργικό εργαστηριακό βιομηχανικό οπτικό μικροσκόπιο τομέων DIC Trinocular το σκοτεινό με τη μεταλλογραφία καμερών αναφέρεται κυρίως στον κλάδο της επιστήμης υλικών που χρησιμοποιεί τα οπτικά (μεταλλογραφικά) μικροσκόπια και τα στερεοφωνικά μικροσκόπια που αναλύουν, να μελετήσουν και να χαρακτηρίσει τη μικροδομή, χαμηλής ισχύος δομή, και σπασμένη δομή των υλικών. Περιλαμβάνει και την απεικόνιση και την ποιοτική ανάλυση της μικροδομής των υλικών. Ο ποσοτικός χαρακτηρισμός περιλαμβάνει επίσης την απαραίτητη προετοιμασία δειγμάτων και τις δειγματοληπτικές μεθόδους. Απεικονίζει κυρίως και χαρακτηρίζει τη φάση και τη δομή του υλικού, των σιταριών κρυστάλλου (συμπεριλαμβανομένων των πιθανών υπο--κρυστάλλων), του αριθμού, της μορφολογίας, του μεγέθους, της διανομής, του προσανατολισμού, και της χωρικής ρύθμισης των μη μεταλλικών συνυπολογισμών και ακόμη και ορισμένων ατελειών κρυστάλλου (όπως οι εξαρθρώσεις).

Χαρακτηριστικά γνωρίσματα:

- Υιοθετήστε το οπτικό σύστημα αυξήσεων διορθώσεων και αντίθεσης χρώματος παγκόσμιου καλύτερο απείρου διπλό (ICCS) για να παρέχετε στους χρήστες τις αιχμηρότερες εικόνες.

- Χρησιμοποιώντας 5 είδη ανώτερων μερών, 3 είδη χαμηλότερων μερών και δύο συνδυασμοί στηλών, μπορεί να συνδυαστεί αυθαίρετα και ελαστικά σύμφωνα με τις υλικές απαιτήσεις ανίχνευσης και τις οικονομικές δαπάνες σας, οι οποίες μπορούν να πραγματοποιήσουν την ανάλυση των διαφανών υλικών, των αδιαφανών υλικών και των φθορισμού υλικών. Συγχρόνως, έχει ένα ισχυρό διάστημα βελτίωσης για να εξασφαλίσει τις μελλοντικές απαιτήσεις εξέτασής σας.

- Το μεγαλύτερο πρότυπο ύψος της βιομηχανίας μπορεί να φθάσει σε 380 χιλ., που παρέχουν σε σας το εξαιρετικό λειτουργούν διάστημα.

- Η ευελιξία κοντά στο χρήστη, κανένα επαγγελματικό προσωπικό απαιτείται για να αναβαθμίσει τα μέρη του εξοπλισμού, και ο χρήστης μπορεί να ολοκληρώσει τη λειτουργία μόνος του.

Σημείωση:● πρότυπα μέσων, μέσα ○ προαιρετικά

Εμμένοντας στη φιλοσοφία της συνεχούς εξερεύνησης & μόνος-ξεπερνώντας, το νέο μεταλλουργικό μικροσκόπιο M10103 για την έρευνα με τα διάφορα πρωτοποριακό σχέδιο στην εμφάνιση και οι λειτουργίες, γεννιούνται να παρέχουν μια τέλεια λύση ανίχνευσης και να αναπτύξουν ένα νέο σχέδιο του βιομηχανικού τομέα.

Βλέποντας το κεφάλι με τον πολυ-διαχωρισμό της αναλογίας

M10103 η εξέταση του κεφαλιού σχεδιάζεται των πολλαπλάσιων επιλογών για την αναλογία. Με το ευρύ σύστημα απεικόνισης ακτίνων, το έξοχο ευρύ οπτικό πεδίο 26.5mm είναι διαθέσιμο. Κεφάλι Trinocular με την κάθετη εικόνα, χωρίζοντας αναλογία διοφθαλμική: Trinocular= 100:0 ή 0:100. Η κινούμενη κατεύθυνση των δειγμάτων είναι ως όπως παρατηρηθείσα. Κεφάλι Trinocular με την εικόνα, χωρίζοντας αναλογία διοφθαλμική: Trinocular=100: 0 ή 20:80 ή 0:100. Εκτός από τη συγκέντρωση του φωτός 100% στο σωλήνα προσοφθαλμίων ή το σωλήνα καμερών, υπάρχει μια άλλη επιλογή με το φως 20% στο σωλήνα προσοφθαλμίων και 80% στο σωλήνα καμερών, έτσι ώστε η παρατήρηση προσοφθαλμίων και η παραγωγή εικόνας μπορούν να είναι διαθέσιμες συγχρόνως.

Σύστημα πόλωσης

Ο πολωτής και η συσκευή ανάλυσης στο σύστημα πόλωσης συμβάλλουν για να αποβάλουν το περιπλανώμενο φως στον ημιαγωγό και η ανίχνευση PCB, εικόνα με τη σαφή λεπτομέρεια είναι επιτεύξιμη. Υπάρχει σταθερή συσκευή ανάλυσης και περιστρέψιμη συσκευή ανάλυσης για την επιλογή. Το δείγμα μπορεί να παρατηρηθεί στις διαφορετικές γωνίες πόλωσης με τη συσκευή ανάλυσης 360^.rotatable. Εκτός αυτού, αυτό το σύστημα πόλωσης μπορεί να αναβαθμιστεί στο διαφορικό σύστημα αντίθεσης παρέμβασης Nomarski μετά από να εγκαταστήσει μια νέα αναπτυγμένη σύνδεση DIC.

Διαφορικό σύστημα αντίθεσης παρέμβασης Nomarski

Μικροσκοπικά asperities στην επιφάνεια που δεν μπορεί να βρεθεί στο φωτεινό τομέα, είναι σε θέση να ανιχνευθούν με τη χρησιμοποίηση της σύνδεσης u-DICR για να δημιουργήσουν το υψηλό υπόβαθρο αντίθεσης. Χρησιμοποιείται ευρέως για τη δοκιμή του αγώγιμου μορίου του LCD, γρατσουνιά επιφάνειας του δίσκου ακρίβειας.

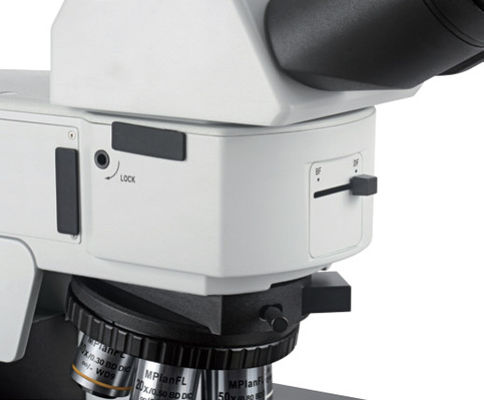

Σύνδεσμος μεταξύ του ουδέτερου φίλτρου πυκνότητας και του διακόπτη για το BF & DF

Ο μοχλός μπροστά από το φωτιστικό χρησιμοποιείται για να μεταστρέψει μεταξύ του φωτεινού τομέα και του σκοτεινού τομέα, και είναι με ένα ουδέτερο φίλτρο πυκνότητας (ND50). Όταν μεταπηδάτε από DF στο BF, το ενσωματωμένο φίλτρο ND50 παίρνει το ρόλο για να αποσυντεθεί η ελαφριά ένταση, επιστημονικότερη και πιό άνετη.

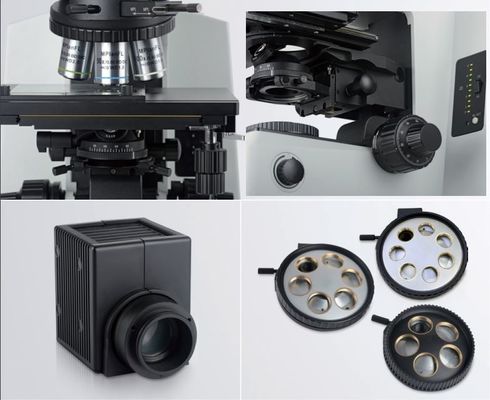

Προαιρετικά nosepieces

Η συμπεριλαμβανόμενη γωνία μεταξύ του οπτικού άξονα και του άξονα περιστροφής πολλαπλάσιο nosepiece μειώνεται σε 15°. Είναι χρήσιμο να βελτιωθεί η ακρίβεια να στραφεί και της εστίασης. Επτά στόχοι μπορούν το πολύ-πολύ να συγκεντρωθούν συγχρόνως. Οι συνεχείς και λογικές ενισχύσεις από χαμηλό σε υψηλό, είναι επιτεύξιμες.

Εργονομικό σχέδιο

■Η ένταση μπορεί να ρυθμιστεί ελαστικά από την εξασθενίζοντας συσκευή που βρίσκεται στη δεξιά πλευρά του πλαισίου. Οι όλος-ψηφιακές επιδείξεις αλλαγής τάσης. Η ένταση ρύθμισης και ομοαξονική εστίαση συγχρόνως, βελτιώνει την αποδοτικότητα εργασίας.

■Ο απεικονισμένος ή διαβιβασθείς φωτισμός μπορεί να μεταστραφεί από το κουμπί στην ψηφιακή εξασθενίζοντας επίδειξη. Χρησιμοποιώντας το κουμπί ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ για να κρατήσει την ελαφριά ένταση περίπου σε 8V (με ένα σημάδι καμερών στην εξασθενίζοντας επίδειξη), είναι μια βέλτιστη τάση για τη φωτομικρογραφία.

■Τέσσερις ενσωματωμένοι κάτοχοι φίλτρων με τρία τυποποιημένα φίλτρα, ένας κενός κάτοχος για το προαιρετικό φίλτρο. Όλα τα φίλτρα μπορούν να κινηθούν έξω την οπτική πορεία με την εξαγωγή του μοχλού.

■Το χαμηλό ομοαξονικό σύστημα θέσης με τη ρύθμιση έντασης, η χονδροειδής σειρά είναι 25mm και η λεπτή ακρίβεια είναι 0.001mm. Το ύψος ενός μικροσκοπικού δείγματος, όπως η σφαίρα ύλης συγκολλήσεως, μπορεί να μετρηθεί.

Στάδιο με τη ρύθμιση στο δεξή

4 μηχανικών ίντσες σταδίων διπλός-στρώματος, αυτό είναι με τη συσκευή κλειδαριών για να περιορίσουν τη μετακίνηση άξονα Υ. Χρησιμοποιείται ευρέως στην οριζόντια ανίχνευση για να αποφύγει. Το πιάτο γυαλιού είναι συνδέσιμο για το διαβιβασθε'ν φως.

Διαβιβασθε'ν και απεικονισμένο φωτιστικό

το μακρύ λαμπτήρας-σπίτι διάρκειας ζωής 12V 100W με το βολβό αλόγονου, αυτό παρέχει το φωτεινό και ομοιόμορφο φως. Νέος ταλάντευση-έξω δακτυλογραφήστε τον αχρωματικό συμπυκνωτή (N.A.0.9) βελτιστοποιεί την απόδοση του φωτισμού Kohler στη χαμηλότερη ενίσχυση και διορθώνει τη χρωματική και σφαιρική παρέκκλιση.

Επαγγελματικοί ημι-αποχροματικοί μεταλλουργικοί στόχοι LWD

■Οι στόχοι του BD σχεδιάζονται για για κάθε χρήση, διαθέσιμος για το φωτεινό τομέα/τη σκοτεινή παρατήρηση τομέων polarizing/DIC. Με περασμένο το αφθονία φως, η αποδοτικότητα της επιθεώρησης δειγμάτων βελτιώνεται.

■Αυστηρά χρησιμοποιώντας τον υψηλό φακό μετάδοσης και προηγμένος ντύνοντας την τεχνολογία, αποκαθιστά το φυσικό χρώμα των δειγμάτων.

■Η κάλυψη αργιλίου μειώνει το βάρος, αποτρέπει τη ρύπανση, και βελτιώνει επίσης την ελεγξιμότητα nosepiece.

■Το ημι αποχροματικό σχέδιο βελτιώνει την αντίθεση και τον καθορισμό των εικόνων.

■Η μεγάλη απόσταση εργασίας ικανοποιεί τις απαιτήσεις της επαγγελματικής ανίχνευσης, εφαρμόζεται ευρέως σε όλα τα είδη βιομηχανικών τομέων.

■Αυτοί οι στόχοι μπορούν επίσης να χρησιμοποιηθούν στην παρατήρηση φθορισμού.

■Επαγγελματικός στόχος τομέων LWD φωτεινός για την επιλογή.

Υψηλά προσοφθάλμια σχεδίων τομέων μάτι-σημείου εξαιρετικά ευρέα

■M10103 τα σπασίματα προσοφθαλμίων μέσω του συμβατικού οπτικού πεδίου 22mm, που φθάνει σε 25mm και 26.5mm, το πολύ ομαλότερο και ευρύτερο οπτικό πεδίο, είναι χρήσιμα να βελτιώσουν την αποδοτικότητα εργασίας.

■Καρφίτσα εντόπισης στα ένθετα προσοφθαλμίων στο σωλήνα προσοφθαλμίων, που καθορίζει το προσοφθάλμιο για την εύκολη εστίαση. Η μεγαλύτερη διευθετήσιμη σειρά της διόπτρας από -8 έως +5, ικανοποιεί περισσότερα αιτήματα των διαφορετικών χρηστών.

■Το φλυτζάνι προσοφθαλμίων μπορεί να είναι εμφανίζεται για να αποφύγει το εξωτερικό περιπλανώμενο φως. Οι θέαμα-κομιστές πρέπει να γυρίσουν κάτω το φλυτζάνι για να προστατεύσουν και τα θεάματα και τα προσοφθάλμια.

Το M10103 είναι διαθέσιμο για την πολυ-παρατήρηση, όπως ο φωτεινός τομέας, σκοτεινός τομέας (απεικονισμένο φως μόνο), πόλωση, DIC (απεικονισμένο φως μόνο).

M10103 οπτικό μεταλλουργικό μέγεθος μικροσκοπίων (χιλ.)

M10103 σειράς μεταλλουργικό διάγραμμα σχεδιαγράμματος μικροσκοπίων γενικό
